Saat ini Teknologi sudah sangat berkembang, hampir semua bidang pekerjaan bisa memanfaat berbagai teknologi, contohnya saja dalam bidang kesehatan. Teknologi ini sangat bermanfaat, memudahkan berbagai pekerjaan manusia. Selain itu Teknologi ini berguna untuk memenuhi kebutuhan manusia. Berikut contoh teknologi multimedia yang digunakan dalam bidang kesehatan.
1. Ultrasonografi (USG)
Ultrasonografi (USG) adalah salah satu aplikasi gelombang dalam bidang kedokteran. Ultrasonografi ini memanfaatkan gelombang ultrasonik yang merupakan gelombang elektromagnetik, untuk membantu para petugas kesehatan ( dokter )dalam mendiagnosa penyakit yang ada dalam tubuh pasiennya.
Ultrasonografi dalam bidang kesehatan bertujuan untuk pemeriksaan organ-organ tubuh yang dapat diketahui bentuk, ukuran anatomis, gerakan, serta hubungannya dengan jaringan lain disekitarnya.Sifat dasar ultrasound yaitu sangat lambat bila melalui media yang bersifat gas, dan sangat cepat bila melalui media padat. Ultrasound juga semakin padat suatu media maka semakin cepat kecepatan suaranya, apabila melalui suatu media maka akan terjadi atenuasi.
Manfaat dari ultrasonografi adalah untuk pemeriksaan kanker pada hati dan otak, melihat janin di dalam rahim ibu hamil, melihat pergerakan serta perkembangan sebuah janin, mendeteksi perbedaan antar jaringan-jaringan lunak dalam tubuh, yang tidak dapat dilakukan oleh sinar x, sehingga mampu menemukan tumor atau gumpalan lunak di tubuh manusia.
Selain manfaat di atas, ultrasonografi dimanfaaatkan untuk memonitor laju aliran darah.Pulsa ultrasonik berfrekuensi 5 – 10 MHZ diarahkan menuju pembuluh nadi,dan suatu reciever akan menerima signal hamburan gelombang pantul. Frekuensi pantulan akan bergantung pada gerak aliran darah. Tujuannya untuk mendeteksi thrombosis(penyempitan pembuluh darah) yang menyebabkan perubahan laju aliran darah.
Pemeriksaan dengan ultrasonografi lebih aman dibandingkan dengan pemeriksaan menggunakan sina-x(sinar Rontgen) karena gelombang ultrasonic yang digunakan tidak akan merusak material yang dilewatinya sedangkan sinar x dapat mengionisasi sel-sel hidup..Karena ultrasonik merupakan salah satu gelombang mekanik, maka pemeriksaan ultrasonografi disebut pengujian tak merusak (non destructive testing) . Aplikasi gelombang bunyi dalam bidang kedokteran yang lain adalah penggunaan ultrasonografi untuk pemeriksaan kanker pada hati dan otak.Selain itu, ultrasonografi dapat mengukur kedalaman suatu benda di bawah permukaan kulit melalui selang waktu dipancarkan sampai dipantulkan kembali gelombang ultrasonik.
Komponen Utama dari Pesawat USG yaitu Pulser adalah alat yang berfungsi sebagai penghasil tegangan untuk merangsang kristal pada transducer dan membangkitkan pulsa ultrasound. Transducer adalah alat yang berfungsi sebagai transmitter (pemancar) sekaligus sebagai recevier (penerima). Dalam fungsinya sebagai pemancar, transducer merubah energi listrik menjadi energi mekanik berupa getaran suara berfrekuensi tinggi. Fungsi recevier pada transducer merubah energi mekanik menjadi listrik.
Tabung sinar katoda adalah alat untuk menampilkan gambaran ultrasound. Pada tabung ini terdapat tabung hampa udara yg memiliki beda potensial yang tinggi antara anoda dan katoda. Printer adalah alat yang digunakan untuk mendokumentasikan gambaran yang ditampilkan oleh tabung sinar katoda dan Display adalah alat peraga hasil gambaran scanning pada TV monitor.
Prinsip Dasar Pada Pesawat USG adalah Generator pulsa (oscilator) berfungsi sebagai penghasil gelombang listrik, kemudian oleh transducer diubah menjadi gelombang suara yang diteruskan ke medium. Apabila gelombang suara mengenai jaringan yang memiliki nilai akustik impedansi, maka gelombang suara akan dipantulkan kembali sebagai echo. Didalam media (jaringan) akan terjadi atenuasi, gema (echo) yang lebih jauh maka intensitasnya lebih lemah dibandingkan dari echo yg lebih superficial. Pantulan gema akan ditangkap oleh transducer dan diteruskan ke amplifier untuk diperkuat. Gelombang ini kemudian diteruskan ke tabung sinar katoda melalui recevier seterusnya ditampilkan sebagai gambar di layar monitor.
Kelebihan pada Ultrasonografi yaitu Pasien dapat diperiksa langsung tanpa persiapan dan memberi hasil yang cepat. Bersifat non invasive sehingga dapat dilakukan pula pada anak-anak. Memberi informasi dengan batas struktur organ sehingga member gambaran anatomis lebih besar dari informasi fungsi organ. Semua organ kecuali yang mengandung udara dapat ditentukan bentuk, ukuran, posisi, dan ruang interpasial. Dapat membedakan jenis jaringan dengan melihat perbedaan interaksi dengan gelombang suara. Dapat mendeteksi struktur yang bergerak seperti pulsasi fetal.
Disamping kelebihan, Ultrasonografi juga mempunyai kekurangan yaitu Dapat ditahan oleh kertas tipis. Antara tranducer (probe) dengan kulit tidak dapat kontak dengan baik (interface) sehingga bias terjadi artefak sehingga perlu diberi jelly sebagai penghantar ultrasound. Bila ada celah dan ada udara, gelombang suara akan dihamburkan.
2.Tensimeter Digital
Merupakan alat kesehatan yang digunakan untuk mengukur tekanan darah. Alat ini membantu mengetahui seberapa besar tekanan darah, sehingga kita bisa menilai apakah tekanan darah kita normal atau tidak. Tekanan darah normal manusia berkisar 100 hingga 130 mmHg untuk tekanan sistolik, sedangkan untuk tekanan diastolik normalnya adalah 60-90mmHg. Pengertian sistolik adalah tekanan darah di saat terjadi kontraksi otot jantuk.
Tensimeter digital, merupakan tensimeter yang dioperasikan secara otomatis dan menampilkan hasil pengukuran secara digital.
Untuk mengoperasikan tensimeter digital sangat mudah, pengguna cukup menekan tombol Start/Stop maka tensimeter akan otomatis melakukan inflasi dan deflasi. Hasil pengukuran langsung ditampilkan ke layar.
Selain untuk pengukuran tekanan darah, biasanya tensimeter digital dilengkapi dengan berbagai fitur tambahan, di antaranya adalah memori untuk menyimpan hasil pengukuran, serta informasi denyut jantung.
3.Termometer
Termometer merupakan sebuah alat yang berfungsi memberikan informasi mengenai suhu derajat pada suatu benda, ruang, ataupun zat. Bisa juga berarti alat untuk mengukur suhu dengan cepat dan menyatakan dengan suatu angka. Atau alat yang digunakan untuk mengukur suhu (temperatur).
termometer digitalIstilah termometer berasal dari bahasa Latin thermo yang berarti panas dan meter yang berarti untuk mengukur. Saat ini banyak jenis-jenis termometer. Jenis termometer ini tergantung pada jangkauan suhu yang diukur, ketelitian yang diinginkan dan sifat-sifat dari bahan yang digunakan.
Beberapa sifat yang mutlak dibutuhkan oleh sebuah termometer adalah :
Skalanya mudah dibaca, aman untuk digunakan, kepekaan pengukurannya, lebar jangkauan suhu yang mampu diukur.

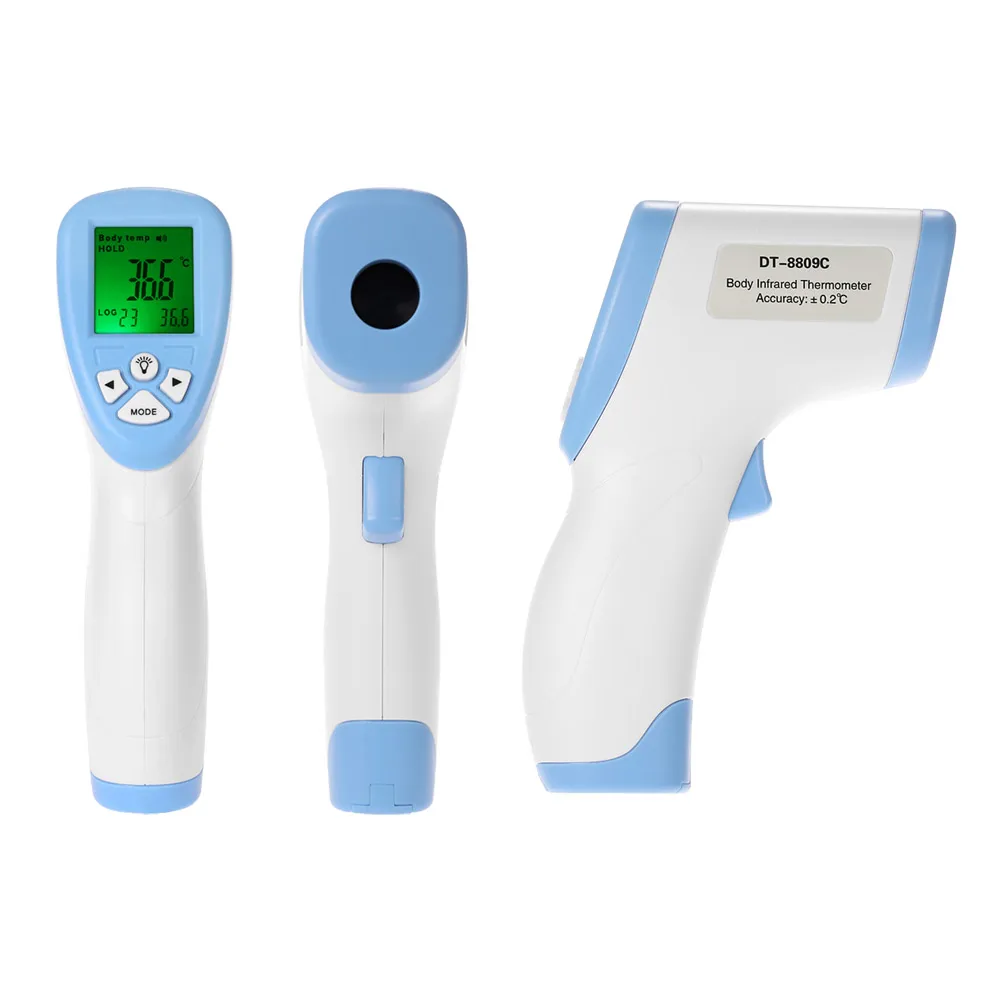

Termometer digital merupakan alat ukur suhu yang dibuat khusus dalam bentuk digital, dimana ia mampu memberikan tingkat akurasi yang tinggi dalam menyatakan besaran suhu pada suatu benda, ruang, maupun zat.
Termometer digital termasuk ke dalam jenis termometer, yakni alat yang digunakan untuk mengukur jumlah suhu suatu benda atau tubuh. Termometer digital prinsip kerjanya digital dan tidak manual, lebih akurat dan lebih canggih.
Termometer digital tersebut biasanya memakai termokopel sebagai sensornya. Sensor tersebut berguna untuk membaca perubahan nilai tahanan.
Termometer digital yang banyak dijumpai di pasaran, biasanya mengusung beberapa komponen utama, diantaranya adalah alat sensor berupa termokopel, kemudian komparator, analog, display, dan decorder display.
Secara sederhana termokopel tersebut berupa dua buah kabel yang dibuat dari jenis logam yang berbeda ujungnya, bagian ujungnya saja disatukan atau dilas. Titik penyatuan tersebut disebut dengan hot junction. Prinsip kerjanya dengan memanfaatkan bentuk karakteristik hubungan antara tegangan atau voltase dengan temperatur.
Tidak seperti alat ukur suhu jenis lain, jenis yang satu ini mampu memberikan akurasi nilai suhu yang jauh lebih tepat. Selain itu, ia juga memiliki desain yang jauh lebih modern dengan bentuk yang sangat praktis untuk digunakan atau dibawa kemana saja.
Prinsip kerja Termometer Digital.
Termometer digital, biasanya menggunakan termokopel sebagai sensornya untuk membaca perubahan nilai tahanan. Secara sederhana termokopel berupa dua buah kabel dari jenis logam yg berbeda yang ujungnya, hanya ujungnya saja, disatukan (dilas). Titik penyatuan ini disebut hot junction. Prinsip kerjanya memanfaatkan karakteristik hubungan antara tegangan (volt) dengan temperatur. Setiap jenis logam, pada temperatur tertentu memiliki tegangan tertentu pula.
Pada temperatur yang sama, logam A memiliki tegangan yang berbeda dengan logam B, terjadilah beda tegangan (kecil sekali, miliVolt) yang dapat dideteksi. Jadi dari input temperatur lingkungan setelah melalui termokopel terdeteksi sebagai perbedaan tegangan (volt).
Beda tegangan ini kemudian dikonversikan kembali nilai arusnya melalui pengkomparasian dengan nilai acuan dan nilai offset di bagian komparator, fungsinya untuk menerjemahkan setiap satuan amper ke dalam satuan volt kemudian dijadikan besaran temperatur yang ditampilkan melalui layar/monitor berupa seven segmen yang menunjukkan temperatur yang dideteksi oleh termokopel.
